Инструкция по заправке картриджа Canon FX10

Инструкция по заправке картриджа Canon FX10

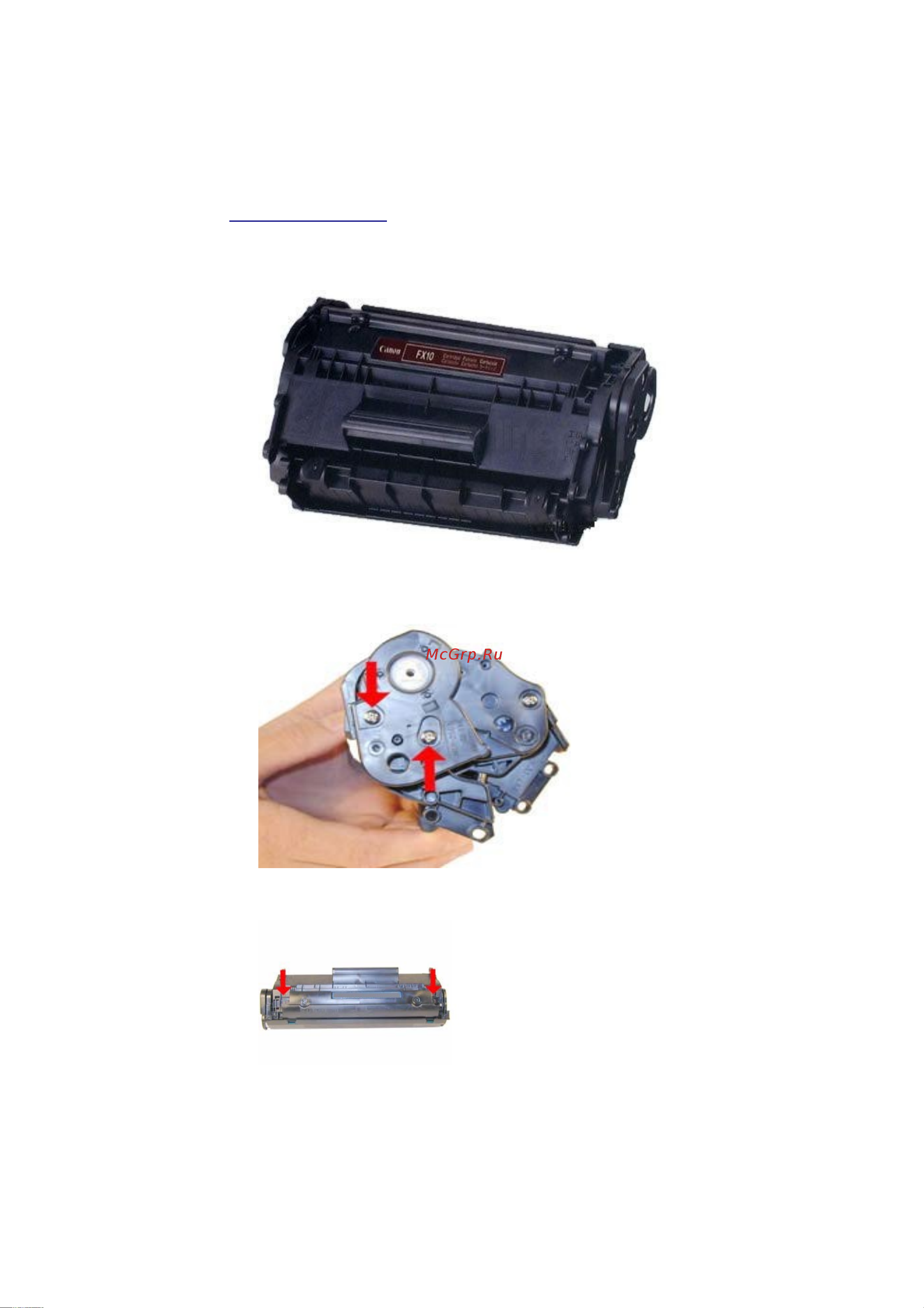

1) Картридж состоит из двух частей, скрепленных прямыми втулками, которые расположены с торцевых сторон картриджа. Отвинтить два винта (рис. 1) и снять правую боковую крышку с конца картриджа.

2) Отогнув защитную шторку барабана, извлечь фоторецепторный барабан (рис. 2).

 12_01  12_02 РИС.1 РИС.2

3) Извлечь вал первичного заряда, выставив его из креплений на обоих концах. Если он не нуждается в замене, очистить его от загрязнений тонером с помощью сжатого воздуха и специального очистителя. Спиртом удалить излишнюю смазку на 2-х посадочных местах ролика (рис. 3).

4) Вытолкнуть штифты с внутренней стороны картриджа (рис. 4, 5).

 12_03  12_04 РИС.3 РИС.4  12_05   РИС.5



5) Когда втулки выступают над поверхностью корпуса, нужно вытянуть их с помощью кусачек (рис. 6, 7).

 12_06  12_07 РИС.6 РИС.7

ВНИМАНИЕ!
Крышка фотобарабана должна быть немного приоткрыта, чтобы была возможность извлечь втулки.

5) Прежде чем розсоеденять картридж, нужно отсоединить маленькую пружинку на нижней стороне картриджа (рис. 8).

6) Разделить обе части (рис. 9).

 12_08  12_09 РИС.8 РИС.9

ВНИМАНИЕ!
При отсоединении не растяните и не потеряйте пружинку.



7) Очистить фотобарабан сжатым воздухом и мягкой тканью. В случае обнаружения повреждений – заменить его.

8) Удалить два шурупа, удерживающие ракельное лезвие. Осторожно, чтобы не задеть уплотнительное лезвие фотобарабана, поднять ракельное лезвие вверх, удерживая за края. Очистить бункер отработанного тонера сжатым воздухом (рис. 10).

9) Установить ракельное лезвие и ролик первичного заряда на место. Очистить фотобарабан тканью, присыпатье тальком Kynar и установить на место. Установить втулку, провернуть фотобарабан, чтобы тальк попал на ракельное лезвие. Произвести повторную очистку сжатым воздухом (рис. 11, 12 и 13).

 12_10  12_11 РИС.10 РИС.11  12_12  12_13 РИС.12 РИС.13

10) Извлечь магнитный вал (рис. 14 и 15). Очистить его от остатков тонера сжатым воздухом.

 12_14  12_15 РИС.14 РИС.15

11) При замене оболочки магнитного вала, снять с одной стороны шестерню привода и распорную втулку магнитного вала, а с другой стороны распорную втулку контактной группы магнитного вала и извлеките магнит (рис. 16 и 17).

12) Выкрутить 2 винта и снять лезвие дозирования и скребки, (рис. 18, 19).

13) Установить уплотнительную чеку.

 12_16  12_17 РИС.16 РИС.17  12_18  12_19 РИС.18 РИС.19

14) Вспушить фктровый уплотнитель магнитного вала (рис. 20).

15) Повторно установить дозирующее лезвие и магнитный вал (рис. 21 и 22).

16) Заправить тонер типа Canon FX10 в количестве 100-150гр. (рис. 23) и за- крыть отсек пробкой бункера тонера.

 11_17  11_18 РИС.20 РИС.21  11_19  11_19 РИС.22 РИС.23

17) Установить боковую крышку контактной группы магнитного вала. Конец чеки протянуть сквозь отверстие в крышке, таким образом, что бы не повредить саму чеку. Закрепите крышку винтом (рис. 24).

ВНИМАНИЕ!
При установке магнитного вала (см. Рис. 25) будьте внимательны, отверстие в боко вой крышке и штырек магнита должны совпасть.

 11_01  11_02 РИС.24 РИС.25

ВНИМАНИЕ!
При установке магнитного вала (рис. 25) будьте внимательны, отверстие в боко вой крышке и штырек магнита должны совпасть.

 11_01 РИС.26

18) Соединить половинки картриджа, поставив выдавленные втулки на место (рис. 27 и 28).

19) Установить правую боковую крышку и присоединить два винта (рис. 29).

20) Подсоединить маленькую пружинку на нижней стороне картриджа. (рис. 30).

 11_05  11_06 РИС.27 РИС.28  11_05  11_05 РИС.29 РИС.30

21) Следует обратить внимание на принципиальную разницу между HP Q2612A и Canon FX10 (рис. 31 и 32).

 11_01  11_01 РИС.31 РИС.32
Источник: http://www.texnotron.com/cartridge-refill/152-instrukciya-po-zapravke-kartridzha-canon-fx10.html
